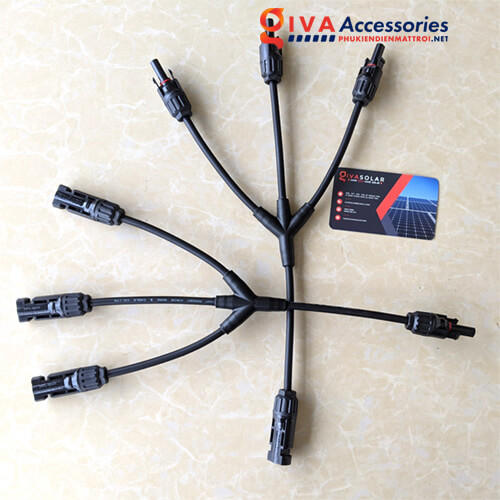

Jack nối phân nhánh MC4 3 đầu ra 1 là cáp kết nối kiểu chữ Y (1 đến 3) đã được chứng nhận CE, TUV. Đây là một giải pháp hoàn hảo khi dự án cần hỗ trợ kết nối song song nhiều tấm pin với nhau.
Thường với một dự án sẽ có nhiều cách để đi cũng như dân dẫn và dòng điện kết nối khác nhau. Dó đó, việc sử sụn các Jack kết nối để liên kết là điều các kỹ sư và nhà thiết kế sẽ cầ n dùng đến khác nhiều để ứng dụng song song.

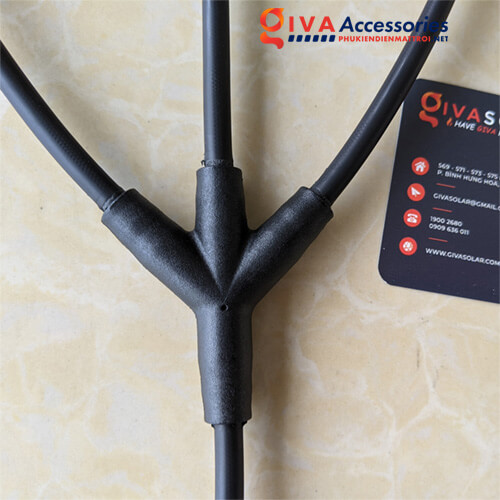

Cặp Jack kết nối MC4 phân nhánh chữ Y 3 đầu ra:
– Jack mc4 solar phân nhánh còn được gọi khác trong phụ kiện điện mặt trời như: đầu 1 nam đến 3 nữ (M/FFFF) và 1 nữ đến 3 nam (F/MMM)
– Đầu nối cáp 3 nhánh loại Y các đầu nối điều có khóa dễ dàng rút ra và lắp vào. Việc lắp ráp cũng đơn giản hơn trong quá trình đi dây hệ thống điện mà không cần dùng thiết bị nào hỗ trợ.
– Các dây cấp kết nối có thể uốn dẻo ở một mức độ tốt được cho phép; với khả năng chống ăn mòn và độ mềm cực cao.
– Jack MC4 kết nối GV-Y3 có 3 nhánh đem lại khả năng chịu tải khi có dòng điện áp cao và cả khả năng chịu nhiệt để chống cháy.
– Tương thích hầu hết các đầu nối PV và hộp nối PV
– Với nhiều loại cáp PV có đường kính khác nhau điều có thể liên kết.
– Khả năng chống tia UV cao, chống hóa, chống nước và chống bụi kho hoạt động ở môi trường tự nhiên cao.
– Còn khả năng chống lão hóa, tia cực tím trên vỏ ngoài cũng được đánh giá đạt tiêu chuẩn thiết bị điện.
– Tương thích với nhiều loại cáp PV có đường kính cách điện khác nhau. Điện trở tiếp xúc thấp hơn so với các phụ kiện điên khác.
– Đầu cos MC4 chữ Y chuyên dụng được sử dụng môi trường khắc nghiệt.
Thông số giắc nối mc4 3 to 1 chữ Y:
Model | GV-Y4 FFFFM/MMMMF |
Điện áp định mức | 1000V DC |
Dòng định mức | 30A |
Điện trở tiếp xúc | ≤0.5mΩ |
Vật liệu | Đồng, thiếc mạ |
Vật liệu cách nhiệt | PPO |
Mức độ bảo vệ | IP2X/IP67 |
Tiêu chuẩn chống cháy | UL94-VO |
Tiêu chuẩn an toàn | II |
Dây cáp tương thích | 4.0, 6.0 mm |
Nhiệt độ hoạt động | -40℃ ~ +85℃ |
Chiều dài | 33cm |
