Tại sao phải dùng đầu mc4 trong hệ thống điện mặt trời

Một trong những thiết bị dùng để kết nối các tấm pin mặt trời với cáp nguồn DC hay có thể dùng để nối các tấm pin đến biến tần điện mặt trời. Các loại đầu nối này là tuỳ chọn duy nhất để có thể hỗ trợ tốt đường dẫn của hệ thống điện mặt trời hiện này hoạt động tốt. Chúng đảm bảo được độ an toàn cũng như có thể giúp khả năng truyền tải và kết nối ổn định.

Tất cả các tấm pin hiện nay điều sử dụng đầu kết nối năng lượng mặt trời MC4 để có thể đảm bảo an toàn và tải ổn định. Các đầu nối được sản xuất với yếu tố xếp hạng chuẩn IP67 khi hoạt động bên ngoài môi trường tự nhiên. Và có thể được thiết lập tốt ở các loại dây nối tấm pin năng lượng mặt trời 4mm và 6mm.

Nếu như bạn tự hỏi làm thế nào để sử dụng đầu nối này và tại sao phải dùng Jack MC4. Bài viết này sẽ cung cấp thông tin cho bạn để có thể hiểu cũng như định nghĩa các loại MC4 Connectors.

Mục lục

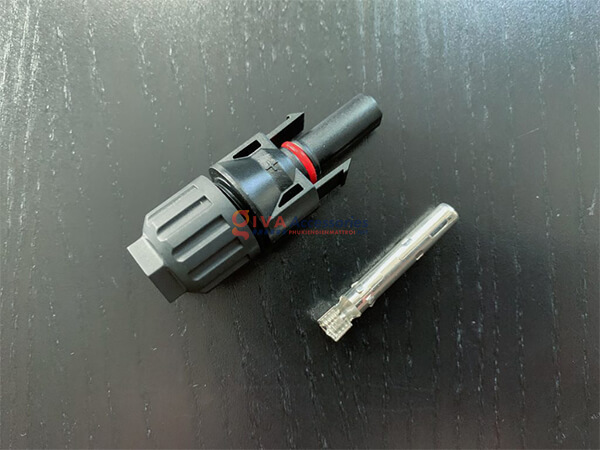

Các loại đầu nối MC4:

Đầu nối năng lượng mặt trời MC4 ban đầu được tiên phong bởi một công ty Thụy Sĩ tên là Staubli (trước đây là Multi-Contact).

Multi-Contact đã tạo ra các dải đồng rắn có hình dạng đặc biệt để tiếp xúc điện, được gọi là MULTILAM. Các dải này tạo ra một số điểm tiếp xúc mang dòng điện được chỉ định có thể tạo ra tiếp xúc điện.

Ngoài ra, một số thương hiệu chất lượng cao sản xuất đầu nối MC4, cụ thể là Elmex, Bizlink và Comet.

Đầu nối Elmex MC4

Chúng được làm bằng polyme chống cháy, có thể chịu được sự tiếp xúc với tia cực tím.
Đầu nối bảng điều khiển Elmex được sử dụng với các thiết bị quang điện như DCDB (Khối phân phối DC), bộ biến tần, v.v. Nó phù hợp với các kích thước cáp 2,5 mm 2 , 4,0 mm 2 và 6,0 mm 2.

Đầu nối Bizlink MC4

Chúng đặc biệt bền và có thể tồn tại trong thời tiết khắc nghiệt và yêu cầu sử dụng khắt khe.
Chúng tuân thủ các quy định an toàn hiện hành và có cơ chế khóa và chốt chắc chắn giúp chúng không bị bung ra khi đang chịu tải.
Đối với thiết lập ngoài trời, thiết bị lắp ráp đầu nối và uốn được cung cấp.

Đầu nối Comet MC4

Chúng được thiết kế dành riêng cho sử dụng bên ngoài.
Các tấm pin năng lượng mặt trời được liên kết với nhau bằng đầu nối Kenbrook Solar MC4.
Bốn tấm pin mặt trời, có công suất từ 10 đến 400 watt; có thể được kết nối thông qua một đầu nối loại T MC4. Nó chịu được thời tiết khi sử dụng bên ngoài và có xếp hạng IP67.
Chúng cũng có lớp cách điện để bảo vệ chống điện giật.

Lưu ý:

Bạn có biết rằng MC4 có các biến thể như MC4 đầu nối 4 trong 1 và MC4 đầu nối 2 trong 1? Những giống này được sử dụng cho các dự án công nghiệp quy mô lớn và chúng cho phép bạn kết nối 2 hoặc 4 chuỗi mô-đun năng lượng mặt trời với cùng một cáp DC. Ngược lại, đầu nối MC4 bình thường là đủ để kết nối khu dân cư.

Ưu điểm đầu nối MC4

Bạn nên tiến hành nghiên cứu kỹ lưỡng và xác nhận với công ty lắp đặt năng lượng mặt trời của mình rằng các đầu nối MC4 đang được sử dụng là chính hãng. Thị trường tràn ngập một số thương hiệu sản phẩm giả sao chép. Người mua cần tránh những bằng mọi giá!

Những điểm chính của việc sử dụng đầu nối chính hãng như sau:

Rất nhiều nỗ lực được dành để thử nghiệm và sử dụng các mặt hàng chất lượng.
Chi phí bảo trì thấp hơn và tuổi thọ sản phẩm dài hơn.
Tiết kiệm năng lượng và ít tổn thất điện năng nhất.
Giảm sự tích tụ nhiệt, giúp ngăn ngừa quá nhiệt.

Đọc thêm tin liên quan về mc4 ở bài này: Mc4 có khắc phục chấp cháy mất kết nỗi dẫn điện

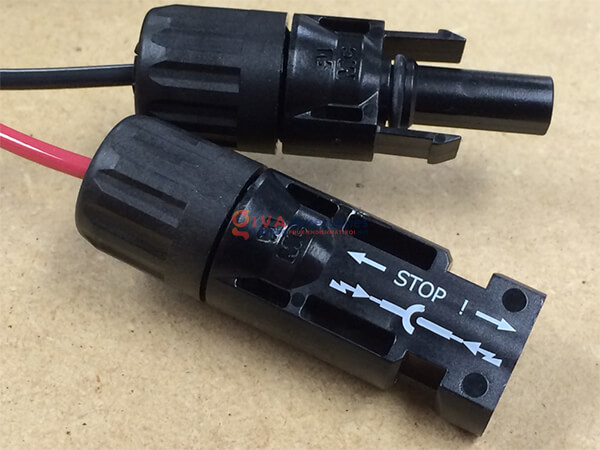

Tại sao sử dụng dầu nối MC4 chính hãng hoặc nguyên bản?

Các đầu nối có lỗi có thể làm hỏng quá trình cài đặt hoặc thậm chí gây cháy. Ngoài những vấn đề trên, nếu bạn sử dụng các trình kết nối bản sao thay vì các trình kết nối thực, bạn có thể gặp phải các sự cố khó chịu sau.

Kết nối không phù hợp có thể xảy ra khi sử dụng các mặt hàng không có thương hiệu.
Kết nối kém có thể là kết quả. Ngoài ra, nó có thể dẫn đến nhiệt độ tăng đột biến, có thể làm hệ thống quá nóng.
Nó cũng sẽ để nước tràn vào, có thể gây cháy.
Một đầu nối bị lỗi cho phép mưa và bụi xâm nhập. Trong trường hợp đó, bụi có thể làm giảm chất lượng cách điện của đầu nối.
Hệ thống có thể bị lỗi và hỏa hoạn có thể dẫn đến mất nhà hoặc tính mạng của một người.
Nếu hệ thống bị trục trặc, việc làm lại sẽ là cần thiết.

Cần kiểm tra và thử nghiệm nghiêm ngặt đối với các đầu nối MC4 đích thực không được áp dụng cho các đầu nối không chính hãng.

Kiến thức cần nắm khi lắp đặt các phụ kiện Solar: Cách bấm cos MC4 pin năng lượng mặt trời

Phần kết luận

Chỉ các đầu nối MC4 gốc mới đáp ứng các tiêu chuẩn an toàn. Việc sử dụng các bản sao gây ra đủ loại nguy hiểm: hỏa hoạn, đoản mạch, v.v. Vì vậy, khi bạn lắp đặt hệ thống năng lượng mặt trời trên mái nhà, hãy đảm bảo rằng các đầu nối là chính hãng.

Câu hỏi thường gặp của đầu nối các tấm pin mặt trời

1. MC4 có dạng đầy đủ là gì?

Các kết nối bảng điều khiển năng lượng mặt trời thường sử dụng các đầu nối điện một tiếp điểm được gọi là MC4.

Nhà sản xuất Multi-Contact được biểu thị bằng MC trong MC4 và số 4 biểu thị đường kính 4 mm của chốt tiếp xúc.

2. Mặt tích cực của đầu nối MC4 4 trong 1 là gì?

Các mô-đun được trang bị MC4 phải được mắc nối tiếp. Dây dương DC (+) là một, trong khi dây âm DC là dây ngược lại (-).

Hầu hết thời gian, dây dương được kết nối với kết nối MC4 nữ, trong khi dây âm được kết nối với kết nối nam.

3. Có phải tất cả các đầu nối cho các tấm pin mặt trời đều giống nhau?

Đầu nối bảng điều khiển năng lượng mặt trời có các loại nam và nữ. Có nhiều đầu nối, nhưng những đầu nối chính là MC3, MC4 và Tyco Solarlok. Chúng có nhiều dạng khác nhau, bao gồm T, U, X và Y. Tuy nhiên, đầu nối MC4 là loại tốt nhất.
