Các phụ kiện nào cần thiết cho hệ thống điện mặt trời?

Việc lắp đặt hệ thống điện mặt trời không chỉ đơn giản là đặt tấm pin lên mái nhà mà còn yêu cầu một loạt các phụ kiện đi kèm để đảm bảo hoạt động hiệu quả và an toàn. Những phụ kiện này đóng vai trò thiết yếu trong việc kết nối, hỗ trợ và bảo vệ hệ thống trước các yếu tố bên ngoài.

Nếu bạn đang tìm hiểu về những yếu tố này, bài viết này sẽ giúp bạn có cái nhìn tổng quan rất chi tiết và ích lợi về các phụ kiện cần thiết cho hệ thống điện mặt trời.

Mục lục

Các loại phụ kiện lắp đặt pin mặt trời

Trong một hệ thống điện mặt trời, người dùng không chỉ cần chú ý đến các tấm pin mà còn phải hiểu rõ về các phụ kiện lắp đặt đi kèm. Những thiết bị này không những giúp tối ưu hóa hiệu suất hệ thống mà còn bảo vệ các thiết bị điện khỏi các yếu tố môi trường.

Từ chân đế, ray nhôm đến hệ thống cáp điện, mỗi loại phụ kiện đều có vai trò quan trọng không thể thiếu trong toàn bộ quá trình hoạt động của hệ thống. Tiếp theo, chúng ta sẽ khám phá chi tiết từng phụ kiện trong hệ thống điện mặt trời.

Hệ thống nhôm định hình và rail nhôm

Hệ thống nhôm định hình có vai trò vô cùng quan trọng cho việc cố định các tấm pin mặt trời trên các bề mặt khác nhau như mái nhà hoặc đất. Đầu tiên, rail nhôm được sử dụng phổ biến nhất trong lắp đặt hệ thống pin mặt trời. Các thanh ray nhôm thường làm từ hợp kim nhôm A6065 hoặc A6005-T6, có độ bền cao, khả năng chống oxy hóa tốt và có thể tùy chỉnh về kích thước.

Đặc điểm nổi bật của rail nhôm:
- Độ bền cao và kháng thời tiết tuyệt vời.
- Dễ dàng lắp đặt và điều chỉnh.
- Giúp tăng cường tính ổn định cho hệ thống.

Tiếp theo là chân đế chân L. Đây là loại chân đế được thiết kế để điều chỉnh độ nghiêng của các tấm pin, giúp tối đa hóa khả năng hấp thụ ánh sáng mặt trời trong suốt cả ngày.

Lợi ích của chân đế chân L:
- Thích hợp với các loại mái nhà khác nhau.
- Cố định tấm pin một cách chắc chắn, không bị xê dịch do gió lớn hay các yếu tố khác.

Cuối cùng, không thể không nhắc đến kẹp giữ tấm pin, bao gồm kẹp giữa và kẹp biên. Những kẹp này giúp cố định các tấm pin vào thanh ray một cách chặt chẽ, đảm bảo tính thẩm mỹ và độ ổn định cho hệ thống.

Thông số kỹ thuật kẹp giữa và kẹp biên:
- Chất liệu: Nhôm AL-6005-T5.
- Thời gian bảo hành: Lên đến 12 năm.

Nhìn chung, việc lựa chọn đúng loại nhôm định hình và rail nhôm sẽ giúp tăng cường hiệu suất và độ bền của hệ thống điện mặt trời.

Hệ kẹp giữa và kẹp biên

Ngoài hệ thống nhôm định hình, hệ kẹp giữa và kẹp biên còn là một phần không thể thiếu trong quy trình lắp đặt và bảo trì hệ thống điện mặt trời. Chúng có vai trò quan trọng trong việc đảm bảo các tấm pin không bị xê dịch hoặc hư hại trong suốt thời gian sử dụng.

Kẹp giữa thường được sử dụng để cố định các tấm pin giữa ray nhôm, trong khi kẹp biên đảm bảo rằng các tấm pin ở phía ngoài cùng cũng được giữ chặt.

Một số điểm nổi bật về hệ kẹp giữa và biên:

Chất liệu làm kẹp từ nhôm AL-6005-T5, nổi tiếng về độ bền và khả năng chống ăn mòn tốt.
Thời gian bảo hành kéo dài đến 12 năm, chứng tỏ cam kết chất lượng của nhà sản xuất.

Đặc biệt, hệ thống kẹp này giúp tối ưu hóa khoảng cách giữa các tấm pin, không vượt quá 10mm, điều này rất quan trọng trong việc tăng cường hiệu suất của hệ thống điện mặt trời. Bên cạnh đó, việc lắp đặt các vật tư điện mặt trời với các kẹp này cũng khá đơn giản nhưng lại giúp đảm bảo an toàn cho người sử dụng.

Đầu nối MC4

Đầu nối MC4 là một trong những phụ kiện quan trọng và không thể thiếu khi lắp đặt hệ thống điện mặt trời. Đầu nối này giúp kết nối các tấm pin mặt trời với nhau và vào các thiết bị khác trong hệ thống như bộ biến tần và bộ điều khiển. Dưới đây là một số thông tin chi tiết về đầu nối MC4.

Đặc điểm nổi bật của đầu nối MC4:
- Thiết kế chống nước: Đầu nối phải chịu được các yếu tố môi trường khắc nghiệt như mưa và độ ẩm cao.
- Dễ dàng lắp đặt: Chỉ cần nhấn và khóa, quá trình kết nối trở nên đơn giản và thuận tiện.

Ngoài ra, đầu nối MC4 cũng giúp đảm bảo được tính an toàn và độ ổn định cho hệ thống điện mặt trời. Việc sử dụng đầu nối chất lượng cao không chỉ giúp quá trình truyền tải điện năng hiệu quả mà còn giảm thiểu rủi ro về hư hỏng tính năng của các thiết bị điện trong hệ thống.

Dây cáp Solar DC

Khi lắp đặt hệ thống điện mặt trời, không thể không nhắc đến dây cáp Solar DC. Dây cáp này đóng một vai trò quan trọng trong việc truyền tải điện từ các tấm pin mặt trời tới bộ biến tần và các thiết bị tiêu thụ điện trong gia đình. Dưới đây là những thông tin chi tiết về dây cáp Solar DC.

Chất liệu: Thường được làm từ đồng với độ bền và khả năng dẫn điện cao.
Cấu trúc: Có khả năng chịu nhiệt và chống thời tiết tốt, giúp dây cáp hoạt động hiệu quả trong mọi điều kiện khí hậu.

Dây cáp Solar DC cũng cần phải được lựa chọn theo đúng tiêu chuẩn kỹ thuật, để đảm bảo khả năng truyền tải điện hiệu quả mà không gây mất mát quá nhiều năng lượng trong quá trình vận chuyển. Việc sử dụng dây cáp chất lượng cao sẽ giúp nâng cao độ bền cho toàn bộ hệ thống.

Chống sét lan truyền

Chống sét lan truyền là một phụ kiện cực kỳ quan trọng trong hệ thống điện mặt trời, giúp bảo vệ các thiết bị điện khỏi sự tấn công của sét. Trong môi trường có thời tiết không ổn định, việc sử dụng thiết bị chống sét lan truyền là điều cần thiết để tránh gây hư hại cho biến tần và các thiết bị điện tử khác.

Chức năng chính của chống sét lan truyền:
- Ngăn ngừa quá điện áp do sét gây ra.
- Đảm bảo an toàn cho toàn bộ hệ thống.

Các loại thiết bị chống sét lan truyền có thể được phân chia theo dòng điện DC và AC. Việc lắp đặt đúng cách những thiết bị này sẽ giúp đảm bảo ổn định cho hệ thống năng lượng mặt trời.

Aptomat AC và DC

Aptomat là một trong những thiết bị bảo vệ không thể thiếu trong hệ thống điện mặt trời. Có hai loại aptomat chính là Aptomat AC và Aptomat DC, mỗi loại đều có vai trò và chức năng riêng.

Aptomat AC: thường được sử dụng để bảo vệ các thiết bị sử dụng điện xoay chiều trong hệ thống.
Aptomat DC: giúp bảo vệ các tấm pin mặt trời và bộ biến tần khỏi các tình huống ngắn mạch hoặc quá tải trong hệ thống điện một chiều.

Cả hai loại aptomat này đều cần phải được lựa chọn phù hợp với công suất và tính chất tải của hệ thống, giúp đảm bảo an toàn và độ bền cho thiết bị. Thời gian bảo hành của aptomat AC và DC thường dao động từ 1 đến 3 năm, tùy thuộc vào nhà sản xuất.

Tủ điện trong hệ thống điện mặt trời

Sau khi đã tìm hiểu về các loại phụ kiện lắp đặt pin mặt trời, chúng ta sẽ chuyển sang một phần quan trọng khác, đó là tủ điện trong hệ thống điện mặt trời. Tủ điện không chỉ tập trung và phân phối điện năng mà còn bảo vệ và giám sát toàn bộ hệ thống.

Tủ điện Solar và các tiêu chuẩn cần có

Tủ điện solar là một phần quan trọng trong hệ thống điện mặt trời, giúp bảo vệ và quản lý các kết nối giữa các thiết bị. Tủ điện có nhiều loại khác nhau như tủ hòa lưới, tủ độc lập và tủ hybrid, phù hợp với các mô hình sử dụng khác nhau.

Cấu trúc của tủ điện solar bao gồm:
- Vỏ tủ cách điện
- Aptomat tổng
- Cầu dao chống rò
- Thiết bị chống sét lan truyền

Việc lựa chọn tủ điện phải đảm bảo tuân thủ các tiêu chuẩn kỹ thuật như TCVN 11855-1:2017 và TCVN 7447-7-712:2015, để đảm bảo độ an toàn và hiệu quả trong quá trình sử dụng. Chất liệu cấu tạo nên tủ điện cũng cần được nghiên cứu và lựa chọn kỹ càng để chống lại sự ăn mòn và tác động từ môi trường bên ngoài.

Hệ thống chống sét trong tủ điện

Trong tủ điện của hệ thống điện mặt trời, hệ thống chống sét là một phần tối quan trọng nhằm bảo vệ các thiết bị điện tử khỏi những tác động bất lợi của sét và điện áp tăng vọt. Các thiết bị chống sét lan truyền thường được lắp đặt trong tủ điện để giảm thiểu sức tấn công của sét đến các linh kiện mà nó bảo vệ.

Chức năng của thiết bị chống sét:
- Giúp hạn chế quá điện áp.
- Chuyển hướng dòng điện xuống hệ thống tiếp địa an toàn.

Việc sử dụng thiết bị chống sét chất lượng cao sẽ góp phần bảo vệ inverter và các thiết bị nhạy cảm khác khỏi hư hại, giúp hệ thống luôn hoạt động ổn định.

Dụng cụ lắp đặt cho hệ thống điện mặt trời

Để thực hiện lắp đặt một hệ thống điện mặt trời hoàn chỉnh, cần có những dụng cụ lắp đặt phù hợp. Chúng không chỉ hỗ trợ người thợ thực hiện công việc dễ dàng hơn mà còn tăng tính an toàn trong quá trình lắp đặt.

Dụng cụ bấm cos và tuốt dây

Những dụng cụ như kìm bấm cos và kìm tuốt dây là thành phần thiết yếu giúp đảm bảo mối nối giữa các dây cáp được thực hiện chính xác. Bộ dụng cụ này bao gồm:

Kìm bấm cos MC4: Được thiết kế đặc biệt để bấm chắc chắn đầu cos MC4 cho các loại dây có kích thước khác nhau (2.5mm², 4.0mm², 6.0mm²).
Kìm tuốt dây: Được sử dụng để dễ dàng loại bỏ lớp cách điện của dây cáp, giúp việc lắp đặt trở nên thuận tiện hơn.

Ngoài ra, bạn cũng cần sử dụng một số dụng cụ hỗ trợ khác như cờ lê mở khóa MC4 và giắc MC4 để giúp quá trình lắp đặt được thực hiện một cách đơn giản và nhanh chóng.

Thang và máng cáp solar

Thang và máng cáp solar là hai dụng cụ không thể thiếu trong quá trình lắp đặt hệ thống điện mặt trời. Máng cáp giúp bảo vệ dây điện, đồng thời giữ cho hệ thống dây dẫn được tổ chức một cách ngăn nắp. Trong khi đó, thang là dụng cụ quan trọng để các kỹ sư hoặc thợ lắp đặt có thể tiếp cận các vị trí cao một cách an toàn.

Lợi ích của máng cáp:
- Giúp bảo vệ dây cáp khỏi các tác động bên ngoài.
- Tạo điều kiện thuận lợi để kiểm tra hoặc bảo trì hệ thống.

Việc sử dụng thang và máng cáp một cách hợp lý không chỉ giúp tối ưu hóa thời gian lắp đặt mà còn nâng cao tính an toàn trong quá trình thi công.

Phụ kiện bảo trì và quản lý hệ thống

Khi hệ thống điện mặt trời đã được lắp đặt, việc duy trì và quản lý để đảm bảo hiệu suất luôn đạt mức cao nhất là rất cần thiết.

Sàn thao tác và an toàn khi lắp đặt

Sàn thao tác không chỉ giúp người thực hiện dễ dàng tiếp cận các thiết bị mà còn đảm bảo an toàn trong quá trình làm việc. Đây là một phần rất quan trọng không nên bỏ qua, nhất là khi hệ thống pin mặt trời được lắp đặt ở những vị trí cao.

Đặc điểm của sàn thao tác:
- Thiết kế chắc chắn, có tính ổn định cao.
- Giúp bảo vệ người sử dụng tránh khỏi các nguy cơ rủi ro trong quá trình thực hiện công việc.

Ngoài ra, việc trang bị đầy đủ các thiết bị bảo hộ cá nhân (PPE) như kính bảo vệ, mũ bảo hiểm và dây an toàn cũng rất cần thiết để đảm bảo an toàn cho người thợ trong quá trình lắp đặt.

Hệ thống tiếp địa cho hệ thống điện mặt trời

Hệ thống tiếp địa là phần không thể thiếu để đảm bảo an toàn cho hệ thống điện mặt trời. Những phụ kiện cơ bản trong hệ thống tiếp địa thường bao gồm:

Cọc tiếp địa: Được làm từ đồng hoặc thép mạ đồng, giúp kết nối các thiết bị trong hệ thống điện mặt trời với mặt đất.
Dây tiếp địa: Dùng để kết nối giữa các bộ phận trong hệ thống với cọc tiếp địa.
Thiết bị đo điện trở đất: Giúp kiểm tra độ hiệu quả của hệ thống nối đất.

Việc đảm bảo hệ thống tiếp địa hoạt động đúng cách rất quan trọng. Nó giúp bảo vệ các thiết bị khỏi sự cố điện cũng như nâng cao hiệu suất toàn bộ hệ thống điện mặt trời.

Chi phí đầu tư cho các phụ kiện lắp đặt

Khi nghĩ đến việc lắp đặt hệ thống điện mặt trời, một trong những điều cần chú ý chính là chi phí đầu tư cho các phụ kiện. Các loại phụ kiện này có thể có mức chi phí rất khác nhau tùy thuộc vào chất lượng và tính năng của từng sản phẩm.

Tỷ lệ phần trăm chi phí cho phụ kiện trong tổng đầu tư

Chi phí cho các phụ kiện lắp đặt trong hệ thống điện mặt trời có thể chiếm từ 20% đến 30% trong tổng mức đầu tư. Tỷ lệ này có thể thay đổi tùy theo loại dự án và quy mô của hệ thống.

Dưới đây là một số phụ kiện chính và phân tích chi phí tương ứng mà bạn nên biết:

Phụ kiện	Chi phí ước chừng
Inverter solar	10.000.000 – 30.000.000 VNĐ
Khung giá đỡ	5.000.000 – 15.000.000 VNĐ
Tủ điện	2.000.000 – 10.000.000 VNĐ
Dây cáp	1.000.000 – 5.000.000 VNĐ
Bộ lưu trữ năng lượng	10.000.000 – 50.000.000 VNĐ

Bảng trên chỉ ra rằng việc đầu tư vào các phụ kiện chất lượng là rất quan trọng nhằm đảm bảo hiệu suất và độ bền cho toàn bộ hệ thống điện mặt trời.

Các yếu tố ảnh hưởng đến chi phí phụ kiện lắp đặt

Một số yếu tố có thể ảnh hưởng đến chi phí phụ kiện lắp đặt bao gồm:

Chất lượng phụ kiện: Những phụ kiện có chất liệu tốt và được sản xuất bởi các nhà sản xuất uy tín thường có giá cao hơn.
Giá nguyên liệu đầu vào: Biến động giá nguyên liệu có thể tác động lớn đến mức giá của phụ kiện.
Chi phí lao động: Tùy thuộc vào khu vực, mức lương lao động cũng có thể ảnh hưởng đến chi phí lắp đặt tổng thể.
Tỷ giá hối đoái: Nếu phần lớn phụ kiện được nhập khẩu, sự biến động của tỷ giá có thể làm gia tăng giá thành sản phẩm.

Do đó, khi chuẩn bị đầu tư hệ thống điện mặt trời, bạn cần xem xét kỹ lưỡng các yếu tố này để tối ưu hóa ngân sách dự án của mình.

Kết luận

Việc lắp đặt hệ thống điện mặt trời mang lại nhiều lợi ích về tiết kiệm năng lượng và bảo vệ môi trường, nhưng để hệ thống hoạt động hiệu quả, việc sử dụng đúng các phụ kiện là cực kỳ quan trọng. Từ hệ thống nhôm định hình, đầu nối MC4, dây cáp đến các thiết bị bảo vệ như chống sét và aptomat, mỗi bộ phận đều đóng góp vào sự ổn định và bền vững của toàn bộ hệ thống.

Ngoài ra, việc duy trì các phụ kiện này một cách có hệ thống sẽ góp phần tăng cường hiệu suất hoạt động và kéo dài tuổi thọ cho thiết bị của bạn. Hãy chắc chắn rằng bạn đã hiểu rõ về các phụ kiện và lựa chọn đúng để đầu tư cho hệ thống điện mặt trời của mình.

Xem bài viết chi tiết ở đây: Thiết bị điều khiển chế độ sạc điện mặt trời là gì?

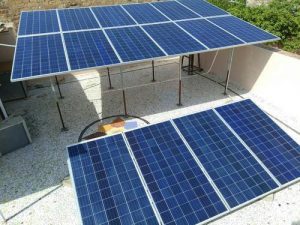

Ngoài ra còn một số dạng mái khác, điều có thể lắp đặt tấm pin năng lượng trên mái khi được tính toán trước. Điều quan trọng là ta phải hiểu kiến thức điện mặt trời và cấu trúc chất lượng công trình muốn dựng. Để không bị ảnh hưởng đến cấu trúc chất lượng công trình cũng như giàn pin năng lượng chịu được các tác nhân môi trường.
